⚡Vaccum Circuit Breaker (VCB) คืออะไร

อัพเดทล่าสุด: 9 ส.ค. 2025

30 ผู้เข้าชม

Vacuum Circuit Breaker (VCB) หรือ เบรกเกอร์สูญญากาศ คืออุปกรณ์ตัดวงจรไฟฟ้าที่ใช้ สุญญากาศเป็นตัวกลางในการดับอาร์ค (Arc) ซึ่งเกิดขึ้นเมื่อมีการเปิดหรือปิดวงจรไฟฟ้า โดยเฉพาะในระบบแรงดันปานกลาง เช่น 11kV ถึง 33kV.

️ หลักการทำงานของ VCB
เมื่อเกิดการลัดวงจรหรือมีการสวิตช์วงจร หน้าสัมผัสภายใน VCB จะ แยกออกจากกันในห้องสุญญากาศ
การไม่มีอากาศหรือแก๊สในห้องสุญญากาศช่วยให้ อาร์คไฟฟ้าถูกยับยั้งอย่างรวดเร็ว
ไอโลหะที่เกิดจากอาร์คจะ ควบแน่นทันที ทำให้ความเป็นฉนวนกลับคืนมาอย่างรวดเร็ว

ข้อดีของ Vacuum Circuit Breaker

ความน่าเชื่อถือสูง: ทนต่อการใช้งานหนักและต่อเนื่อง

อายุการใช้งานยาวนาน: ไม่เกิดการออกซิเดชันที่หน้าสัมผัส

บำรุงรักษาน้อย: ลดค่าใช้จ่ายและเวลาหยุดระบบ

ปลอดภัยต่อสิ่งแวดล้อม: ไม่มีการปล่อยก๊าซเรือนกระจกเหมือน SF

เหมาะกับงานแรงดันปานกลาง: เช่นในโรงงานอุตสาหกรรมหรือสถานีไฟฟ้าย่อย

ลักษณะการใช้งานทั่วไป

ระบบจ่ายไฟฟ้าในโรงงาน

สถานีไฟฟ้าย่อย

อาคารพาณิชย์ขนาดใหญ่

ระบบควบคุมไฟฟ้าในโครงการอุตสาหกรรม

จุดเด่นของ Vacuum Circuit Breaker จาก Fuji Electric

ผลิตในญี่ปุ่น: มาตรฐานสูงด้านคุณภาพและความปลอดภัย

เทคโนโลยีขั้นสูง: ใช้ประสบการณ์กว่า 50 ปีในการพัฒนา VCB ที่มีประสิทธิภาพสูง

ขนาดกะทัดรัด น้ำหนักเบา: ติดตั้งง่าย ประหยัดพื้นที่

ความน่าเชื่อถือสูง: รองรับการใช้งานต่อเนื่องในสภาพแวดล้อมที่หลากหลาย

ดูแลรักษาง่าย: ลดเวลาและค่าใช้จ่ายในการบำรุงรักษา

รุ่นยอดนิยมจาก Fuji Electric

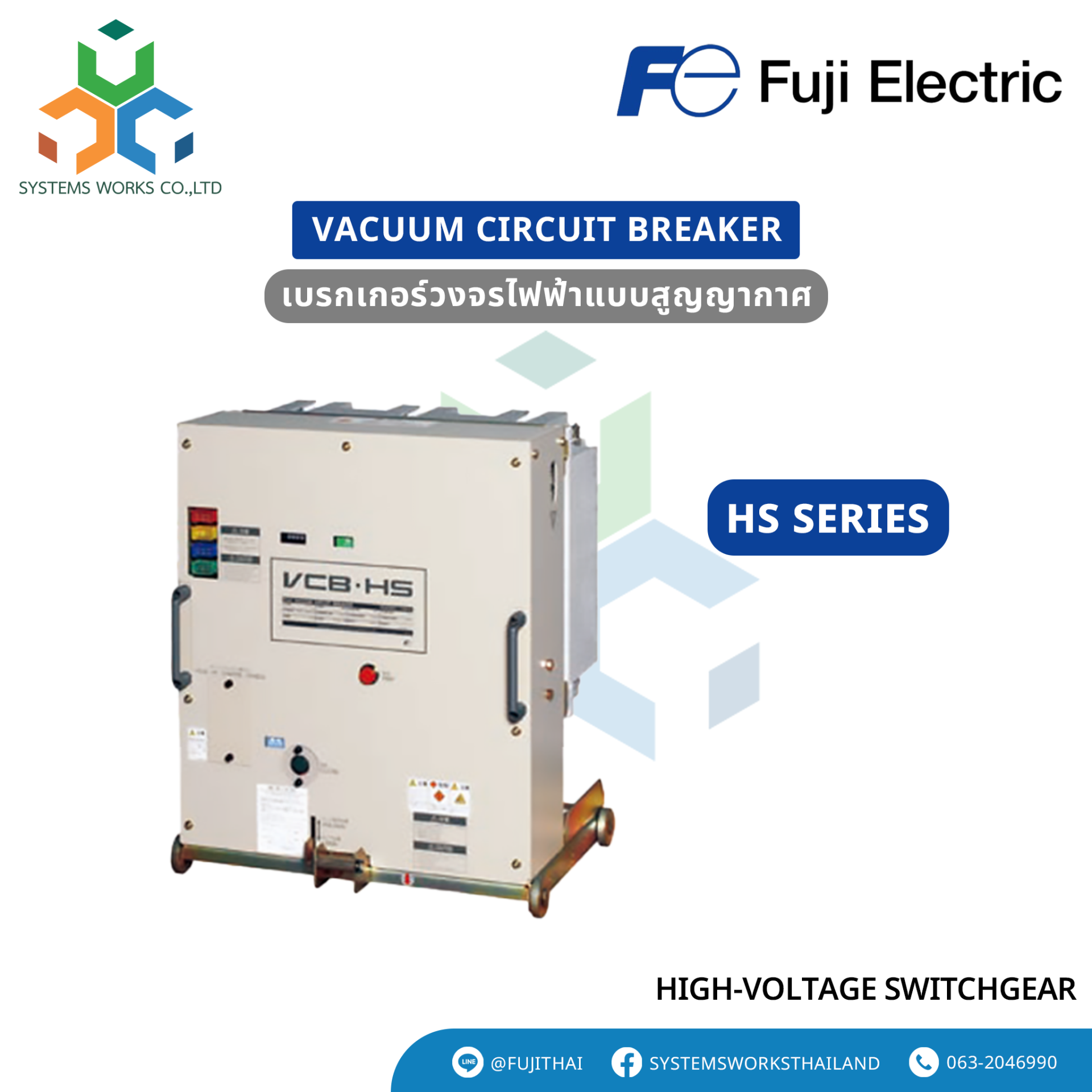

รุ่น : HS Series

แรงดันพิกัด : 3.6kV-36kV

กระแสพิกัด : 400-4000A

กระแสตัดวงจรสูงสุด : 63kA

คุณสมบัติเด่น : เหมาะกับงานอุตสาหกรรมหนัก

รุ่น : Auto.V Series

แรงดันพิกัด : 3.6/7.2kV

กระแสพิกัด : 400-2000A

กระแสตัดวงจร : 8kA, 12.5kA

คุณสมบัติเด่น : มี OCR ในตัว ประหยัดพื้นที่

รุ่น : Multi.VCB Series

แรงดันพิกัด : 3.6/7.2kV

กระแสพิกัด : 400-2000A

กระแสตัดวงจร : 8kA, 12.5kA

คุณสมบัติเด่น : ใช้งานทั่วไป ติดตั้งง่าย

[ภาพประกอบรูปแบบการกำหนดรหัสในรุ่น HS Series (High-voltage Switchgear)]

เราขอแนะนำรหัสรุ่นต่างๆของ Vacuum Circuit Breaker ในรุ่น HS Series มีดังต่อไปนี้

HS16

HS1610P-06Mf-E

HS1610P-12Mf-E

HS1610X-06Mf-E

HS1610X-12Mf-E

HS1610Y-06Mf-E

HS1610Y-12Mf-E

HS1620P-06Mf-E

HS1620P-12Mf-E

HS1620X-06Mf-E

HS1620X-12Mf-E

HS1620Y-06Mf-E

HS1620Y-12Mf-E

HS20

HS2006P-06Mf-E

HS2006P-12Mf-E

HS2006P-20Mf-E

HS2006X-06Mf-E

HS2006X-12Mf-E

HS2006Y-06Mf-E

HS2006Y-12Mf-E

HS2006Y-20Mf-E

HS2010P-06Mf-E

HS2010P-12Mf-E

HS2010P-20Mf-E

HS2010X-06Mf-E

HS2010X-12Mf-E

HS2010X-20Mf-E

HS2010Y-06Mf-E

HS2010Y-12Mf-E

HS2010Y-20Mf-E

HS25

HS2506P-06Mf-E

HS2506P-12Mf-E

HS2506P-20Mf-E

HS2506X-06Mf-E

HS2506X-12Mf-E

HS2506Y-06Mf-E

HS2506Y-12Mf-E

HS2506Y-20Mf-E

HS2510P-06Mf-E

HS2510P-12Mf-E

HS2510P-20Mf-E

HS2510X-06Mf-E

HS2510X-12Mf-E

HS2510Y-06Mf-E

HS2510Y-12Mf-E

HS2510Y-20Mf-E

HS2520P-06Mf-E

HS2520P-12Mf-E

HS2520P-20Mf-E

HS2520X-06Mf-E

HS2520X-12Mf-E

HS2520X-20Mf-E

HS2520Y-06Mf-E

HS2520Y-12Mf-E

HS2520Y-20Mf-E

HS31

HS3106P-12Mf-E

HS3106P-20Mf-E

HS3106P-30Mf-E

HS3106X-12Mf-E

HS3106X-20Mf-E

HS3106Y-12Mf-E

HS3106Y-20Mf-E

HS3106Y-30Mf-E

HS3110P-12Mf-E

HS3110P-20Mf-E

HS3110P-20Mf-N

HS3110X-12Mf-E

HS3110X-20Mf-E

HS3110Y-12Mf-E

HS3110Y-20Mf-E

HS3110Y-30Mf-N

HS40

HS4006P-12Mf-E

HS4006P-20Mf-E

HS4006P-30Mf-E

HS4006P-40Mf-N

HS4006X-12Mf-E

HS4006X-20Mf-E

HS4006X-40Mf-N

HS4006Y-12Mf-E

HS4006Y-20Mf-E

HS4006Y-30Mf-E

HS4010P-12Mf-NA

HS4010P-20Mf-NA

HS4010P-30Mf-N

HS4010P-40Mf-N

HS4010X-40Mf-N

HS4010Y-12Mf-NA

HS4010Y-20Mf-NA

HS4010Y-30Mf-N

HS4020P-12Mf-N

HS4020P-20Mf-N

HS4020P-30Mf-N

HS4020Y-12Mf-N

HS4020Y-20Mf-N

HS4020Y-30Mf-N
