ทำความรู้จัก Fuji Electric BW32AAG⚡️

ฟังก์ชันการทำงานและการปกป้อง

อุปกรณ์ใช้กลไกการปลดวงจรแบบ Thermal-Magnetic (ความร้อนและแม่เหล็ก) เพื่อทำหน้าที่หลัก 2 ประการ:

1. ป้องกันกระแสไฟฟ้าเกิน (Overload Protection): เมื่อมีการใช้งานไฟฟ้าเกินกำลังต่อเนื่อง อาชาความร้อนสะสมจะสั่งตัดวงจรเพื่อป้องกันสายไฟและอุปกรณ์เสียหาย

2. ป้องกันการลัดวงจร (Short Circuit Protection): เมื่อเกิดไฟช็อต/ลัดวงจร กลไกแม่เหล็กจะตัดวงจรทันทีในเวลาเสี้ยววินาที เพื่อความปลอดภัยสูงสุด

คุณสมบัติและจุดเด่นทางเทคนิค

-ขนาด Frame Size (AF): 32AF (ตัวเรือนกะทัดรัด ประหยัดพื้นที่ในตู้ไฟ)
-พิกัดกระแสไฟฟ้า (Ampere Trip - AT): มีให้เลือกหลายขนาดตามกำลังโหลด เช่น 3A, 5A, 10A, 15A, 20A, 30A และ 32A
-จำนวนขั้ว (Pole): รองรับทั้ง 2P (ระบบไฟ 1 เฟส) และ 3P (ระบบไฟ 3 เฟส)

ความสามารถในการตัดกระแสลัดวงจร (Icu/Ics):
-1.5 kA ที่แรงดัน 440V AC
-2.5 kA ที่แรงดัน 220V AC
-แรงดันไฟฟ้าฉนวน (Rated Insulation Voltage - Ui): 500V AC

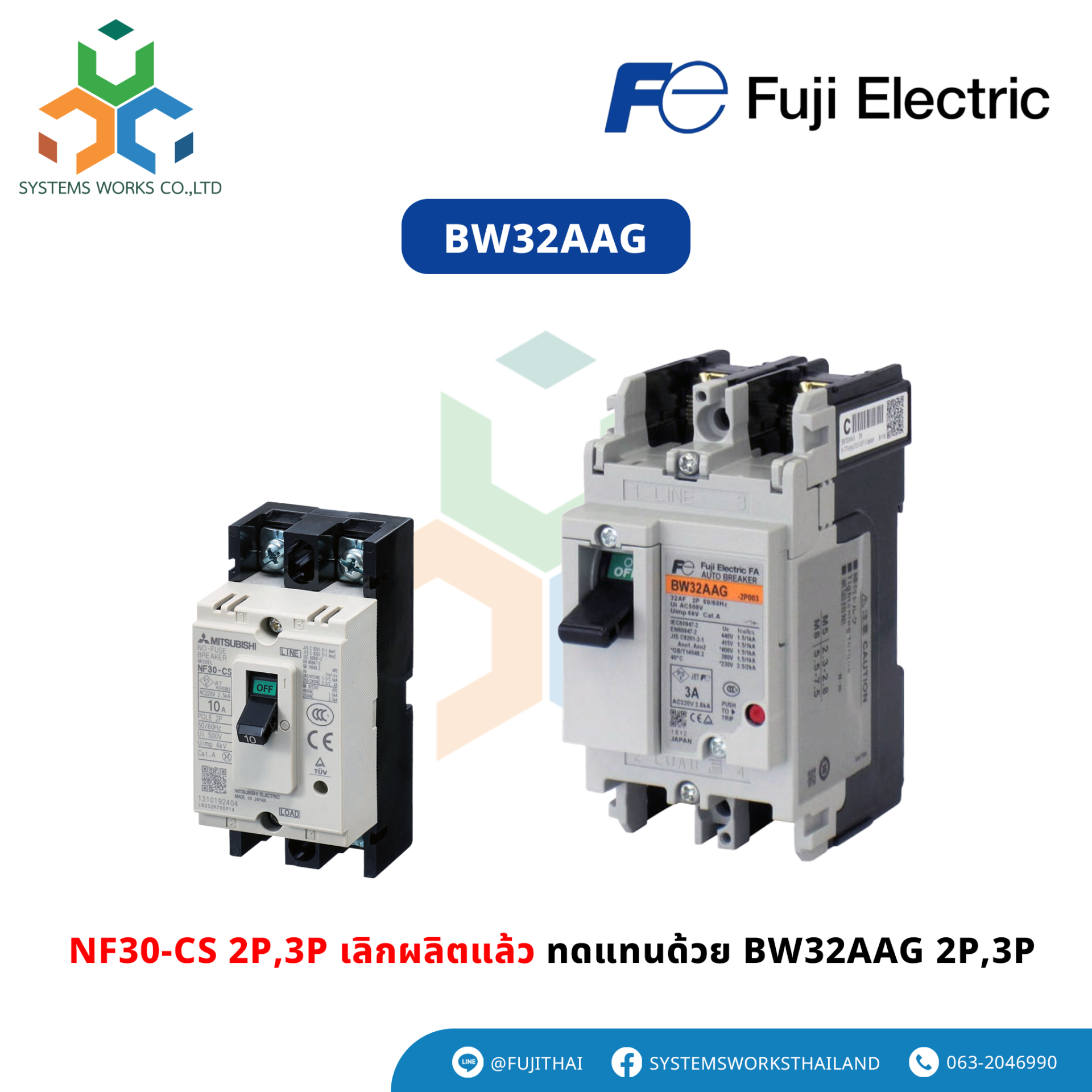

หากลูกค้าที่ต้องการเปลี่ยนหรือกำลังมองหาสินค้าทดแทน Mitsubishi รุ่น NF30-CS ที่เลิกผลิตแล้ว(Discontinued)

ทางเราขอแนะนำ Fuji Electric BW32AAG (G-TWIN Series) ซึ่งเป็น MCCB แบรนด์ญี่ปุ่นมาตรฐานสูงระดับโลกในขนาด 32AF เดียวกัน สามารถใช้ทดแทนสเปกเดิมได้ 100%  ค่ากระแสลัดวงจร (kA) และจำนวนโพล (2P/3P) เพียงแต่มิติการติดตั้งต่างกันเพียงเล็กน้อย พร้อมยกระดับความคุ้มค่าและเทคโนโลยีที่ใหม่กว่า

1.สเปกตรงกัน ทดแทนได้ทันที (Direct Replacement)
ขนาดเฟรมใกล้เคียงกัน: อยู่ในกลุ่ม 30AF / 32AF กะทัดรัด ประหยัดพื้นที่ในตู้ไฟเท่าเดิม
ค่าตัดกระแสลัดวงจร (kA) เท่ากัน:
2.5 kA ที่ 220–230V
1.5 kA ที่ 380–440V
ย่านกระแสรองรับครอบคลุม: มีขนาด 3A, 5A, 10A, 15A, 20A, 30A (และมี 32A เพิ่มขึ้นมาเป็นตัวเลือก)

ข้อควรระวัง
ขนาดของ BW32AAG จะมีขนาดใหญ่กว่าเล็กน้อย
- BW32AAG-2P: 50x100x60x84mm
- BW32AAG-3P: 75x100x60x84mm

- NF30-CS-2P: 45x96x52x67mm
- NF30-CS-3P: 67.5x96x52x67mm

2. ได้ซีรีส์ที่ใหม่กว่า และเป็นรุ่นมาตรฐานปัจจุบัน (Current Production)
NF30-CS เป็นรุ่นยุคเก่าที่ตระกูลเปลี่ยนผ่านไปแล้ว ส่วน BW32AAG อยู่ในไลน์ผลิตหลัก G-TWIN Series ของ Fuji Electric

3. ผ่านมาตรฐานระดับสากลที่กว้างกว่า (Global Standards)
นอกจากมาตรฐาน IEC และ JIS แล้ว Fuji BW32AAG ยังได้รับการรับรองมาตรฐาน UL489 (480V) และ CCC (จีน) ทำให้เหมาะมากหากลูกค้าต้องการนำตู้ไฟหรือเครื่องจักรส่งออกต่างประเทศ

5. รองรับอุปกรณ์เสริมง่ายกว่า (Cassette-Type Accessories)
ติดตั้งอุปกรณ์เสริมภายใน เช่น Auxiliary Switch (AX), Alarm Switch (AL) หรือ Shunt Trip (SHT) ในรูปแบบ Cassette ได้สะดวกรวดเร็วโดยไม่ต้องรื้อกลไกหลัก

6. เป็นมิตรต่อสิ่งแวดล้อม (Eco-Friendly / RoHS)
ปราศจากสารตะกั่ว (Lead-Free) และสารเฮกซะวาเลนท์โครเมียม ตอบโจทย์งานโรงงานอุตสาหกรรมยุคใหม่ที่เน้นมาตรฐาน Green Industry

รุ่นที่ทางเรามีจำหน่าย

BW32AAG 2P 3A (BW32AAG-2P003)
BW32AAG 2P 5A (BW32AAG-2P005)
BW32AAG 2P 10A (BW32AAG-2P010)
BW32AAG 2P 15A (BW32AAG-2P015)
BW32AAG 2P 20A (BW32AAG-2P020)
BW32AAG 2P 30A (BW32AAG-2P030)
BW32AAG 2P 32A (BW32AAG-2P032)

BW32AAG 3P 3A (BW32AAG-3P003)
BW32AAG 3P 5A (BW32AAG-3P005)
BW32AAG 3P 10A (BW32AAG-3P010)
BW32AAG 3P 15A (BW32AAG-3P015)
BW32AAG 3P 20A (BW32AAG-3P020)
BW32AAG 3P 30A (BW32AAG-3P030)
BW32AAG 3P 32A (BW32AAG-3P032)

รุ่นสินค้าทดแทน

NF30-CS 2P 3A ทดแทนด้วย BW32AAG 2P 3A
NF30-CS 2P 5A ทดแทนด้วย BW32AAG 2P 5A
NF30-CS 2P 10A ทดแทนด้วย BW32AAG 2P 10A
NF30-CS 2P 15A ทดแทนด้วย BW32AAG 2P 15A
NF30-CS 2P 20A ทดแทนด้วย BW32AAG 2P 20A
NF30-CS 2P 30A ทดแทนด้วย BW32AAG 2P 30A

NF30-CS 3P 3A ทดแทนด้วย BW32AAG 3P 3A
NF30-CS 3P 5A ทดแทนด้วย BW32AAG 3P 5A
NF30-CS 3P 10A ทดแทนด้วย BW32AAG 3P 10A
NF30-CS 3P 15A ทดแทนด้วย BW32AAG 3P 15A
NF30-CS 3P 20A ทดแทนด้วย BW32AAG 3P 20A
NF30-CS 3P 30A ทดแทนด้วย BW32AAG 3P 30A
