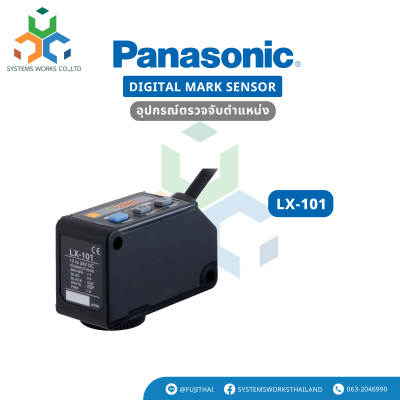

LX-101

รุ่น LX-101

ยี่ห้อ Panasonic

ประเภทเซนเซอร์: Digital Mark Sensor / Color Sensor
ระยะตรวจจับ: 10 ± 3 มม.
ขนาดจุดตรวจจับ: 1 × 5 มม.
แรงดันไฟฟ้า: 1224V DC ±10%
กระแสไฟฟ้า: 30 mA (Normal mode), 25 mA (ECO mode)
เอาต์พุต: NPN open-collector transistor (2 ช่อง)

กระแสสูงสุด: 50 mA
แรงดันใช้งาน: 30V DC
รองรับการป้องกันการลัดวงจร

โหมดการทำงาน:
Mark Mode: Light-ON / Dark-ON (Auto teach)
Color Mode: Consistent-ON / Inconsistent-ON
การตั้งค่า: Teaching แบบ 1 หรือ 2 ระดับ พร้อม Fine Adjustment
หน้าจอแสดงผล: LED 4 หลัก (สีแดง)
ฟังก์ชันเสริม: ON/OFF Delay Timer (1500 ms), ECO Mode
การป้องกัน: IP67
สายเคเบิล: 5-core cabtyre cable ยาว 2 เมตร
วัสดุ: ตัวเครื่อง PBT, หน้าจอ Polycarbonate, ปุ่ม Silicone Rubber
น้ำหนัก: ประมาณ 120 กรัม

การต่อสายใช้งาน (NPN)
สีน้ำตาล: +V (1224VDC)
สีน้ำเงิน: 0V (GND)
สีดำ: Output 1 (Normally Open)
สีขาว: Output 2 (Normally Close)
สีเทา: Teaching Input
