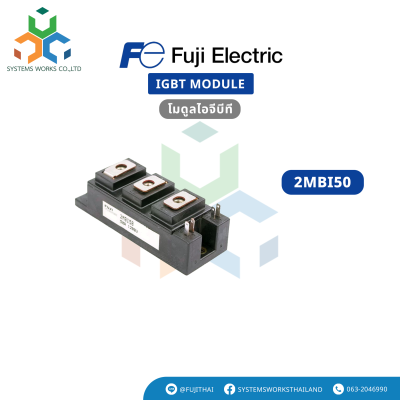

2MBI50

รุ่น 2MBI50F-060
รุ่น 2MBI50F-120
รุ่น 2MBI50L-060
รุ่น 2MBI50L-120
รุ่น 2MBI50N-060
รุ่น 2MBI50N-120
รุ่น 2MBI50P-140

ยี่ห้อ Fuji Electric

คุณสมบัติทั่วไปของซีรีส์ 2MBI50

เป็นโมดูล IGBT แบบ Dual (2 ตัวในแพ็กเดียว)
ขับด้วยแรงดัน (Voltage Drive)
สวิตช์เร็ว (High-Speed Switching)
มีไดโอดฟรีวีลในตัว
ใช้ในงานควบคุมมอเตอร์ AC/DC, เซอร์โว, UPS, เครื่องเชื่อม ฯลฯ
มีฟังก์ชันจำกัดกระแสเกิน (Overcurrent Limiting)

2MBI50F-060
แรงดันใช้งาน: 600V
กระแสใช้งาน: 50A
ซีรีส์: F
หมายเหตุ: สวิตช์เร็ว, Vce(sat) ต่ำ เหมาะสำหรับงานควบคุมทั่วไป

2MBI50F-120
แรงดันใช้งาน: 1200V
กระแสใช้งาน: 50A
ซีรีส์: F
หมายเหตุ: รองรับแรงดันสูงขึ้น เหมาะกับระบบไฟฟ้าอุตสาหกรรม

2MBI50L-060
แรงดันใช้งาน: 600V
กระแสใช้งาน: 50A
ซีรีส์: L
หมายเหตุ: แพ็กเกจต่างจาก F เล็กน้อย ใช้ในงานที่ต้องการขนาดหรือการจัดวางเฉพาะ

2MBI50L-120
แรงดันใช้งาน: 1200V
กระแสใช้งาน: 50A
ซีรีส์: L
หมายเหตุ: ใช้กับระบบแรงดันสูงที่ต้องการความเสถียร

2MBI50N-060
แรงดันใช้งาน: 600V
กระแสใช้งาน: 50A
ซีรีส์: N
หมายเหตุ: เหมาะกับอินเวอร์เตอร์หรือระบบควบคุมความเร็วมอเตอร์

2MBI50N-120
แรงดันใช้งาน: 1200V
กระแสใช้งาน: 50A
ซีรีส์: N
หมายเหตุ: ใช้ในอินเวอร์เตอร์แรงดันสูงหรือระบบควบคุมกำลัง

2MBI50P-140
แรงดันใช้งาน: 1400V
กระแสใช้งาน: 50A
ซีรีส์: P
หมายเหตุ: รุ่นแรงดันสูงสุดในกลุ่มนี้ เหมาะกับงานที่ต้องการความทนทานสูง
