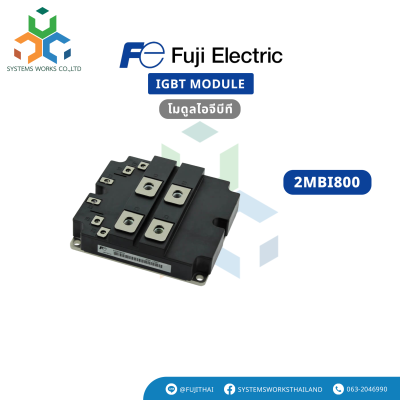

2MBI800

รุ่น 2MBI800U4G-120
รุ่น 2MBI800U4G-170
รุ่น 2MBI800UG-170

ยี่ห้อ Fuji Electric

2MBI800U4G-120
แรงดันสูงสุด (VCES): 1200V
กระแสใช้งานต่อเนื่อง (IC): 800A @ Tc=80°C
กระแสพัลส์ (Icp): 1600A (1ms)
กำลังสูญเสียสูงสุด (Pc): 4800W
อุณหภูมิข้อต่อสูงสุด (Tj): 150°C
Rth(j-c): IGBT = 0.026°C/W, FWD = 0.045°C/W
คุณสมบัติเด่น: Switching เร็ว, โครงสร้างเหนี่ยวนำต่ำ, ใช้ในอินเวอร์เตอร์, เซอร์โว, UPS, เครื่องเชื่อม

2MBI800U4G-170
แรงดันสูงสุด (VCES): 1700V
กระแสใช้งานต่อเนื่อง (IC): 800A @ Tc=80°C
กระแสพัลส์ (Icp): 1600A (1ms)
กำลังสูญเสียสูงสุด (Pc): 4800W
Rth(j-c): IGBT = 0.026°C/W, FWD = 0.045°C/W
คุณสมบัติเด่น: รองรับแรงดันสูง, เหมาะกับงานพลังงาน, switching loss ต่ำ

2MBI800UG-170
แรงดันสูงสุด (VCES): 1700V
กระแสใช้งานต่อเนื่อง (IC): 800A @ Tc=80°C
กระแสพัลส์ (Icp): 1600A (1ms)
กำลังสูญเสียสูงสุด (Pc): 3900W
Rth(j-c): IGBT = 0.032°C/W, FWD = 0.064°C/W
คุณสมบัติเด่น: รุ่นเก่าในซีรีส์ UG, switching เร็ว, thermal resistance สูงกว่า U4G เล็กน้อย
