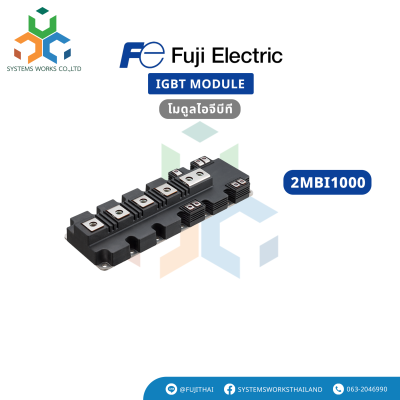

2MBI1000

รุ่น: 2MBI1000VXB-170E-50

ยี่ห้อ: Fuji Electric

ประเภท: IGBT Module V Series (6th Gen)

โครงสร้างวงจร: 2-Pack (2 IGBT + 2 Diode)

VCES (แรงดันสูงสุด): 1700V

IC (กระแสใช้งานต่อเนื่อง): 1000A @ Tc=100°C

Ic (พัลส์): 2000A (1ms)

Pc (กำลังสูญเสียสูงสุด): 6250W

Tj (อุณหภูมิ junction สูงสุด): 175°C

Tjop (อุณหภูมิ junction ขณะใช้งาน): 150°C

Tc (อุณหภูมิฐาน): 150°C

Tstg (ช่วงอุณหภูมิการเก็บรักษา): -40°C ถึง +150°C

แพ็กเกจ: M272 (PrimePACK)

ขนาดโมดูล: 250mm x 89mm

น้ำหนักสุทธิ: ประมาณ 1250 กรัม

แรงดันแยกฉนวน (Viso): 4000VAC (1 นาที)

แรงดัน Gate-Emitter (VGES): ±20V

VCE(sat) @ 1000A, Tj=25°C: 2.102.55V

Rg (internal gate resistance): 1.17Ω

Cies (input capacitance): 94nF

การใช้งาน: อินเวอร์เตอร์สำหรับมอเตอร์

เซอร์โว AC/DC

UPS

เครื่องเชื่อม

พลังงานลม/แสงอาทิตย์

คุณสมบัติเด่น: Switching เร็ว

โครงสร้างเหนี่ยวนำต่ำ

รองรับแรงดันและกระแสสูง

ใช้แพ็กเกจ PrimePACK สำหรับการระบายความร้อนและติดตั้งง่าย
