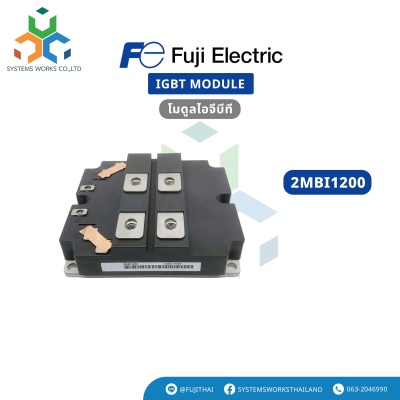

2MBI1200

รุ่น 2MBI1200U4G-120
รุ่น 2MBI1200U4G-170
รุ่น 2MBI1200UG-170

ยี่ห้อ Fuji Electric

2MBI1200U4G-120

VCES: 1200V

IC (Tc=80°C): 1200A

Icp (1ms): 2400A

Pc (กำลังสูญเสีย): 4960W

Tj (อุณหภูมิ junction สูงสุด): 150°C

Rth(j-c): IGBT = 0.025°C/W, FWD = 0.042°C/W

แพ็กเกจ: M248 คุณสมบัติเด่น:

Switching เร็ว โครงสร้างเหนี่ยวนำต่ำ เหมาะสำหรับอินเวอร์เตอร์, เซอร์โว, UPS, เครื่องเชื่อม

2MBI1200U4G-170

VCES: 1700V

IC (Tc=80°C): 1200A

Icp (1ms): 2400A

Pc (กำลังสูญเสีย): 6250W

Tj สูงสุด: 150°C

Rth(j-c): IGBT = 0.020°C/W, FWD = 0.033°C/W

แพ็กเกจ: M248

คุณสมบัติเด่น: รองรับแรงดันสูง Switching loss ต่ำ เหมาะกับงานพลังงานและระบบควบคุมกำลัง

2MBI1200UG-170

VCES: 1700V

IC (Tc=80°C): 1200A

Icp (1ms): 2400A

Pc (กำลังสูญเสีย): 4960W

Tj สูงสุด: 150°C

Rth(j-c): IGBT = 0.025°C/W, FWD = 0.042°C/W

แพ็กเกจ: M248

คุณสมบัติเด่น: รุ่น UG (ก่อน U4G) Switching เร็ว Thermal resistance สูงกว่า U4G เล็กน้อย
