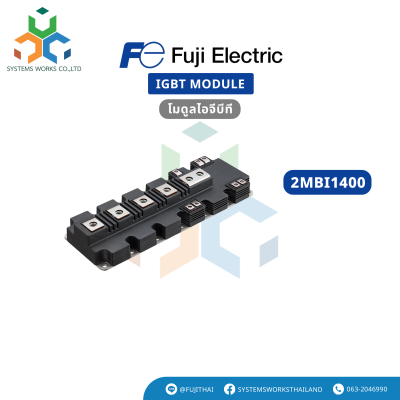

2MBI1400

รุ่น 2MBI1400VXB-120P-50

ยี่ห้อ Fuji Electric

ประเภท: IGBT Module V Series (6th Generation) โครงสร้างวงจร: 2-Pack (2 IGBT + 2 Diode) แพ็กเกจ: M272 (PrimePACK) ขนาดโมดูล: 250mm × 89mm น้ำหนักสุทธิ: ประมาณ 1250 กรัม

สเปคหลัก
VCES (แรงดันสูงสุด): 1200V
IC (กระแสใช้งานต่อเนื่อง @ Tc=100°C): 1400A
Icp (พัลส์ 1ms): 2800A
Pc (กำลังสูญเสียสูงสุด): 7650W
Tj (อุณหภูมิ junction สูงสุด): 175°C
Tjop (อุณหภูมิ junction ขณะใช้งาน): 150°C
Tc (อุณหภูมิฐาน): 150°C
Tstg (ช่วงอุณหภูมิการเก็บรักษา): -40°C ถึง +150°C
Viso (แรงดันแยกฉนวน): 4000VAC (1 นาที)
VGES (แรงดัน Gate-Emitter): ±20V
VCE(sat) @ 1400A, Tj=25°C: 1.752.20V
Rg (internal gate resistance): 0.79Ω
Cies (input capacitance): 128nF

คุณสมบัติเด่น
Switching เร็ว โครงสร้างเหนี่ยวนำต่ำ รองรับแรงดันและกระแสสูง เหมาะสำหรับอินเวอร์เตอร์, เซอร์โว, UPS, พลังงานลม/แสงอาทิตย์
